専用オイルクーラーキット


HONDA・BEAT専用

オイルクーラーキット

車体の加工は一切せず、キット付属品のみでオイルクーラーの取り付けが可能です。

【オイルクーラー サイズ】

 ■コアサイズ(段数):19段

 ■高さ:146mm

 ■コア幅:286mm

 ■総幅:330mm

【センサーアダプター】

 ■サイズ:1/8PT対応 2個 標準装備

 ※1/8PT以外のセンサーにつきましては、ご相談ください。

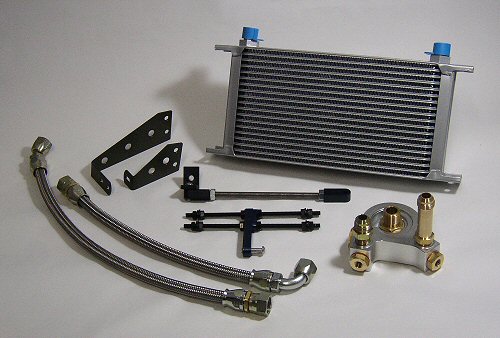

【キット内容・付属品】

  • プロラインセトラブ・オイルクーラーコア  1個
  • ステンレスブレードホースASSY  2本
  • ビート専用オイルアタッチメント  1個
  • オイルクーラー固定用ブラケット  1式
  • サーモスリーブ  2個(写真未掲載)
  • エルボーアダプター  1個
  • 取扱説明書

BEAT専用オイルクーラーキット用マニュアル
マニュアルPDFダウンロード


HONDA・BEAT専用【オイルクーラーキット】
商品コードサーモスタット価格(税込)
OKHB19GO85,800円
OKHB19GH100,100円
【送料無料、代金引換手数料無料】
代金引換、クレジット決済、銀行振込がご利用になれます。
ご注文は、ご注文フォーム、メール、電話、FAXでどうぞ。
 お問い合わせ

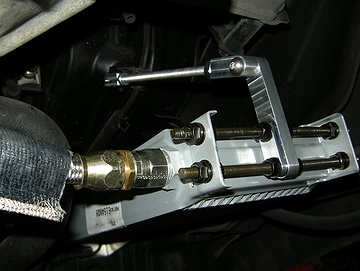

 オイルクーラーコアの取り付け箇所

オイルクーラーは、ミッションの手前に取り付けられ、付属のステーで傾斜の角度調整が可能です。

※上記の写真は、旧タイプのオイルクーラーコア(シルバー)です。
 現在はセトラブ・オイルクーラーコア(ブラック)に変更されています。

 また、ホースの取り廻し、ステーの形状も変更されています。予めご了承下さい。

 取り付けについて

  • キットに付属されている製品でオイルクーラーを取り付けることが可能です。
  • 車体の加工は一切必要ありません。
  • サーモスタット制御付きの専用オイルアタッチメントは、サーモスタット温度:75℃で開きます。
  • ホースとホース金具(フィッティング)は、イートン・エアロクイップ製を使用しています。
  • ホースの使用温度:-70℃~+230℃
  • 使用圧力:138bar
  • 同時にメーター・センサーの取り付けが可能です。

※1/8PT対応のセンサーアダプター2個が標準装備となっています。1/8PT以外のセンサーにつきましては、別途ご相談下さい。
