ブレーキ&クラッチホースを特注製作致します。

自動車、バイクなどのブレーキホース、クラッチホースを特注で製作しています
メーカーでの生産が終了となり、入手困難となったホースや部品の変更に伴い、金具の形状やホースの長さが変わった場合など、新規製作が必要となった際に対応が可能です。

smart-ssbrakehose-kit01m
【参考例】 MCCスマート ブレーキホース
ホースの長さの測定、金具の選定

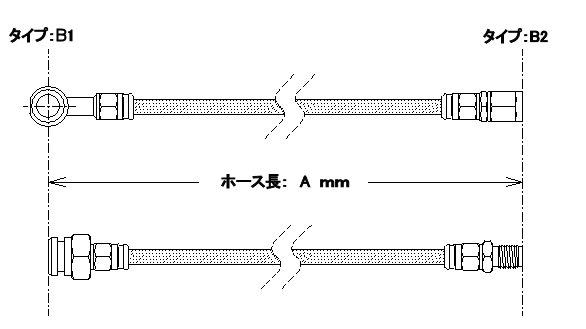

1. ホースの長さ(Amm)を測定します。 測定方法は、ホース金具を含めの端から端まで長さになります。
  バンジョーホース金具をご指定頂く場合は、下記図のようにホールの中心から測定します。
2. ホース金具を特定します。 最初に純正に一番近いタイプを、下記ホース金具一覧】の写真の中から選択します。
3. ホース金具には、テーパーになっている「シート面」が存在します。シート面によって、オイルが漏れない構造になっています。
 そのために、ホース金具のシート面の確認が必要です。
 下記 タイプ1 タイプ6 の中から、純正に一番近い形状を選択して下さい。

female-conv female-conc
タイプ1: めねじ シート面凸  タイプ2: めねじ シート面凹
male-conv male-conc
タイプ3: おねじ シート面凸  タイプ4: おねじ シート面凹
female-bsp female-an
タイプ5: めねじ 袋ナット凸 タイプ6: めねじ 袋ナット凹
4. ねじの規格を確認します。
 測定ができない場合には、現物もしくはサンプルをお送りいただければ、当方で測定します。

5. 右図のような金具は「バンジョー」と言います。
 この金具の場合は、

  (1) A= 厚み
  (2) B=穴の内径


を測定します。
banjo-fitting
以上、1. ~ 5. まで調べて頂き、ご連絡下さい。
測定ができない場合には、現物もしくはサンプルをお送り下さい。当方で測定します。

【ホース金具一覧】
Item.1 Item.2 Item.3 Item.4


Item.5 45度ベント Item.6 90度ベント Item.7 Item.8


Item.9 Item.10 Item.11 Item.12


Item.13 70度ベント Item.14 Item.15 ストレート Item.16 20度ベント


Item.17 45度ベント3 Item.18 20度ベント Item.19 90度ベント Item.20 90度ベント


Item.21 45度 スイベル7 Item.22 45度 Wスイベル Item.23 90度 スイベル  Item.24 90度 Wスイベル


Item.25 Item.26 Item.27 Item.28


Item.29 Item.30


 下記は、ブレーキ&クラッチホースや金具を特注製作した一例です。
S600 バンジョーボルト ダッジ デュランゴ ブレーキアダプター

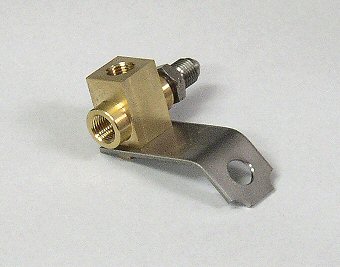

ホンダ S600 用 特注バンジョーボルト ダッジ デュランゴ 特注ブレーキアダプター
スバル360 ブレーキホース スペシャル フィッティング

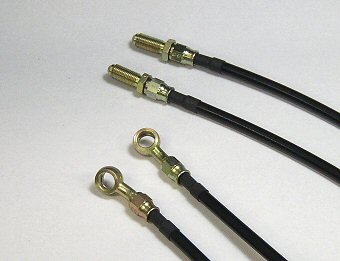

スバル360 用 特注ブレーキホース ブレーキホース用 特殊金具
S600 S800 クラッチホース
ホンダ S600 S800 用 特注クラッチホース
toyota-celica-clutchhoses
初期型 セリカ 特注クラッチホース
トヨタ マイクロバス
トヨタ系 特注クラッチホース
マツダ タイタン
マツダ系 特注クラッチホース
